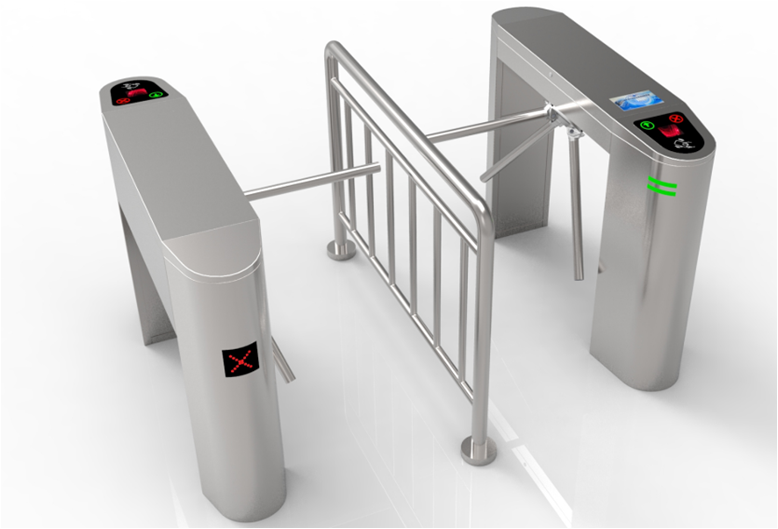

橋式三輥閘（KLTZ-105P）

1、采用專屬技術，無損機械結構機電一體化智能機芯，模塊化設計，機芯表面采用防銹防腐處理，

   經久耐用，行業首創；

2、通電自動檢測甩桿上桿，斷電自動落桿，并具有自檢功能；(可控制遠程升落桿或用票卡控制)；

3、數字編碼器定位，電磁離合器裝置具有緩沖、減噪功能，外力撞擊閘桿有效保護機芯；

4、閘機主板核心處理器采用工業級，啟動速度快，抗高底溫性能穩定；

5、具有自動復位功能，開閘有效時間（預設8秒）內未通行，閘機自動恢復到鎖定狀態（可接入取

   消本次通行功能，提高通行效率）；

6、在檢票過程中游客刷有效票/卡時，游客推動閘桿到45度后自動旋轉，并具有防反轉作弊功能；

7、檢票控制器采用工業級ARM9，嵌入式wince系統，開放式開發平臺，預留無限升級需求；

8、支持RS232、VGA、LVDS多種顯示屏輸出接口；

9、支持真人語音提示功能（可提示各種票類信息）；

10、采用工業級開關電源，確保供電系統穩定可靠；

11、票務檢票控制與閘機主控直線連接，沒有延時要求；

12、檢票控制板載5個USB接口，5個RS232串口；

13、獨立的雙核電源電路，保證系統的穩定運行；

14、10m/100m自適應網絡接口，有效提高驗票速度。

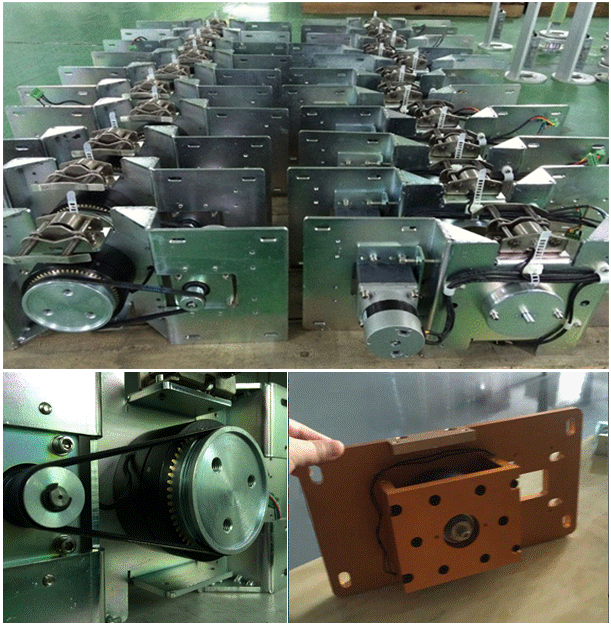

1、機芯主要由電磁離合器制動、編碼器控制、電磁鐵落桿、伺服電機皮帶驅動；
2、當三輥閘驅動板（以下稱驅動板）接收到開閘信號，電機驅動閘桿旋轉5°，提示可通行，通行觸

   碰后自動旋轉120°定位，完成一次正常通行；

3、隨著主軸的轉動，持續給編碼器位置信號，定位精準，明確行人已通過，完成動作；
4、非法闖入時，有編碼器感應后，給電磁離合器信號，完成嚙合，達到禁止通行的作用；
5、斷電時，電磁鐵對落桿裝置機械傳動，達到落桿效果， 形成無障礙通行。
