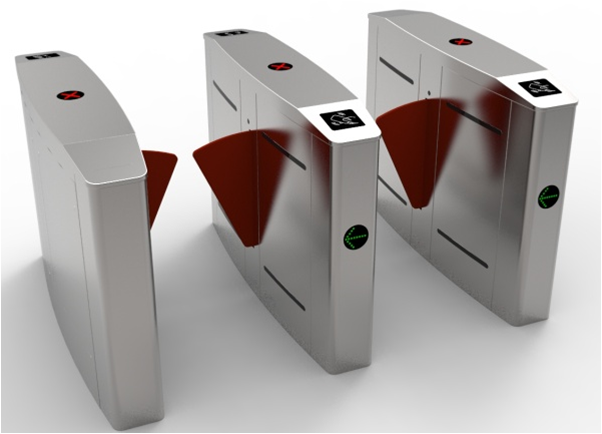

一、工作原理:
1、打開電源,3秒后系統進入工作狀態;
2、讀卡器讀到有效卡時,峰鳴器會發出悅耳聲響,向行人提示讀卡成功;同時從IC卡中讀到的信息
進行判斷、處理,并向主控制板發出申請通過信號;
3、主控板接收到讀卡器和紅外線傳感器的信號,并經綜合處理后,向方向指示器和電機發出有效控
制信號,使方向指示標志轉為綠色箭頭通行標志,此時若系統處于常閉模式時,電機運轉,限位
開關控制電機動轉角度,閘門打開(常開模式時,電機不動作) ,允許行人通行
;
4、行人根據方向指示器標志指示通過通道后 ,紅外線傳感器感應到行人通
過通道的全過程,并不斷
向主控板發出信號 ,直至行人已經完全通過通道
;
5、若行人忘記讀卡或讀無效卡進入通道時 ,系統將禁止行人通行(對于常開模式
,閘門將關上;常
閉模式 ,閘門不動作
;),并且會發出報警
,直至行人退出通道后
,才解除報警;重新讀有效卡
方允許通行。
二、機芯結構圖:
1、機芯組成主要由: 電機、機架、傳動軸、閘門等 。
2、電控系統由 :讀卡器、主控板、紅外線傳感器、方向指示器、報警器、限位開關、變壓器等組
成。
3、主控板:系統的控制中心,它接收讀卡器和紅外線傳感器的信號,并對這些信號進行邏輯判斷
和處理后,再向方向指示器、電機、計數器、報警器發出執報警器:系統檢測到有非法進入通
道的行人時,發出報警提示;
4、限位開關:控制閘門轉動的位置;
5、上下固定式機芯、四連桿機構翼中翼。
