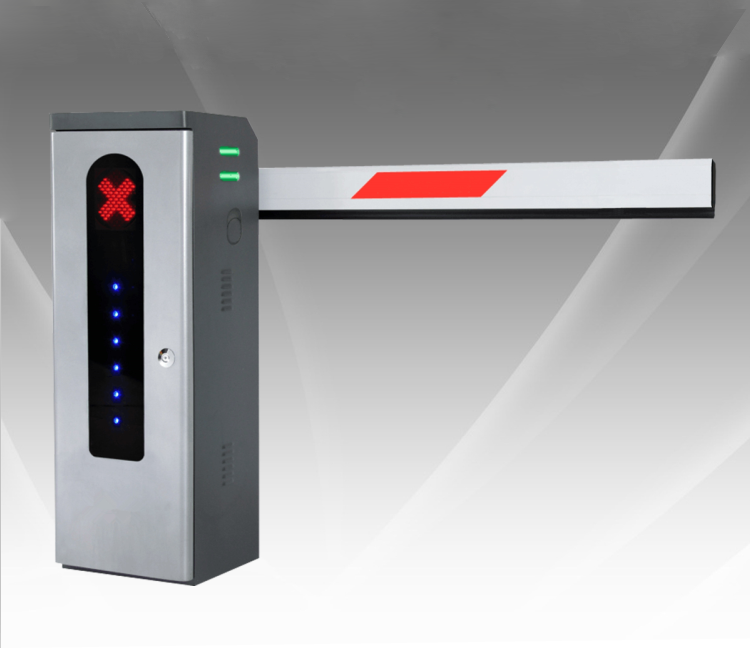

KL系列道閘是我公司經過精心設計并制作的一款能夠適應現代“安全、快捷、高效、高質”管理
的新一代的數字道閘；媒體的傳播力與媒體的生活屬性息息相關，越貼近生活者，越造福生活者，他
們就越易受關注，道閘媒體正是我們?yōu)檐囍�、社區百姓與廣告主架設的信息橋梁。其高標準、高質量
、高集成化的特性，時尚潮流的外觀形象，及其獨特地顏色視覺魅力
，給人一種尊貴高雅
、爽心悅目
的感覺，使得與其
搭配起來更加具有相得益彰的效果，是停車場，酒店，學校
，花園別墅小區，企事
業單位等場合的配套首選。
一、機械特性：
1、機箱結實耐用、防水
，可適用戶外環境下使用；
2、采用一體化機芯，全模具量化生產制作
，大大提高產品穩定性
，確保道閘的運行精度；
3、采用精密的四連桿機構
，使閘桿做緩起暫停無沖擊的快速平穩動作
，有效減輕閘桿抖動
，減輕電
機負荷，延長道閘的使用壽命
；
4、60W一體化渦輪蝸桿傳動減速異步電機 ，傳動平穩，噪音低
，結構緊湊，能實現自鎖
，堵轉時無沖
擊，
保護控制器，延長控制器使用壽命
；
5、手動鎖閘機構
，停電時可通過機箱側面搖把自動起落閘桿，不受限制
。
二、電氣特性：
1、系統集成度高，功能強大
；
2、采用升降超時保護
，電機不會過熱保護
，可全天候運行
，防止閘機非正常損壞
；
3、采用霍爾感應裝置進行限位感應控制，非接觸工作
，永不磨損偏移；
4、采用原裝進口的大功率繼電器，確保道閘可靠運行
；
5、采用原裝進口的光電隔離保護電路 ，確保信號完整和抗強干擾
；
6 、集成高性能百萬組學習碼的無線遙控接收模塊
，確保操作的穩定性；
7 、采用獨有的滅弧處理電路，確�
？刂瓢宓氖褂脡勖�
；
8 、采用原裝進口磁芯的變壓器
，在戶外潮雜環境下的穩定工作
；
9 、集光、電
、機械控制于一體，操作靈活
、方便
，使用安全
、可靠。
三、安全特性：
1、遇阻反彈（壓力電波防砸）：閘桿在下落過程中，若遇到外力阻擋后，便會自動起桿，減免因失
誤帶來的損傷；
2、地感防砸：閘桿在下落過程中，如接收到地感信號后，便會自動起桿，觸發期間不落桿，待地感
信號恢復后，閘桿自動下落，確保安全；
3、開優先防砸：閘桿在下落過程中，若遇緊急情況 ，無論是在開閘或關閘運行狀態
，只要接收到開
閘信號，閘桿便會執行開閘動作 ；
4、防砸膠條防砸：閘桿上配帶有橡膠膠條 ，可以減輕因為意外而造成的損失。
一 、性能特點：
1 、電機采用60W功率
，節能省電,電機自帶風扇
，防止電機過熱保護，可以24小時不停高速運轉
；
2、采用2根到4根彈簧 ，桿長受力調節范圍大
，彈簧不容易斷裂；
3、50型減速機橫向安裝，63型采用雙油封結構，杜絕漏油現象發生。
二、技術參數：
工作電壓 220V+10%/50HZ
電機功率 60W
使用環境溫度 -30℃～80℃
相對濕度 ≤95%
道閘桿長度 可依現場實際情況定制
抬桿時間 一般為1.5～6S
閘桿中心離地高度 890mm
遙控距離 ≤40m
防護等級 IP44
輸入接口 +12V電平信號或大于100ms的脈沖信號；驅動電流小于10mA
外觀尺寸 355mm×280mm×1050mm

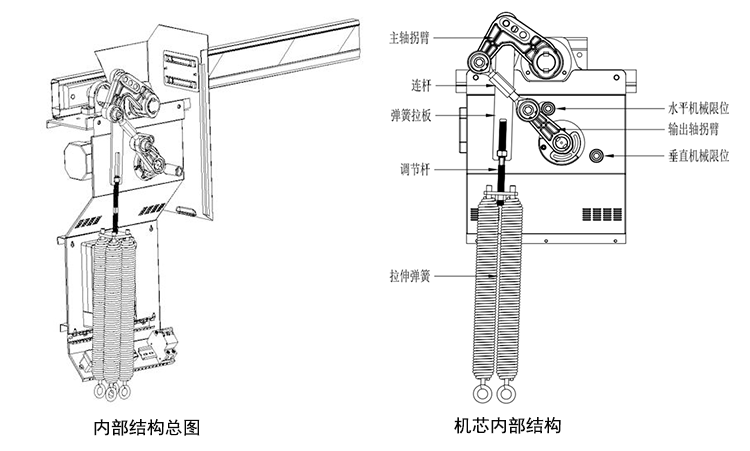

其內部結構是渦輪蝸桿傳動帶動減速器輸出軸運轉，通過平面四桿機構原理，將運動傳遞到主
軸，并依靠改變感應磁鐵的位置，精確的定位閘桿在運行過程中的水平，垂直極限位置，從而實現
對閘桿的控制。（詳細說明，參見圖示）：
彈簧掛孔說明:
道閘內部安裝有平衡拉伸彈簧，在調試安裝的過程中，可以根據閘桿的長度（6m,5m,4m,3m等）
來改變彈簧掛孔與主軸之間力臂大小，來改變彈簧的受力大小，使道閘達到平衡而無需更換彈簧。

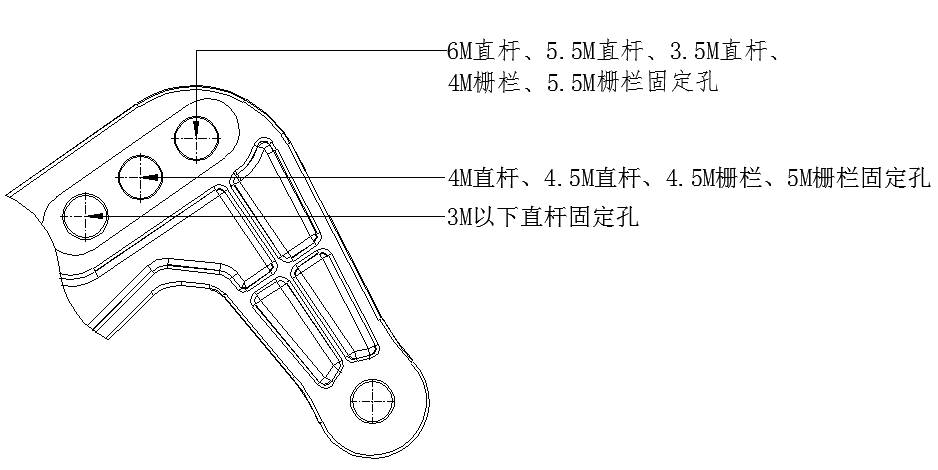

（彈簧的掛孔，如圖所示）：
（彈簧掛孔示意圖）
當桿長發生改變時，按圖示重新調節彈簧的掛孔即可
